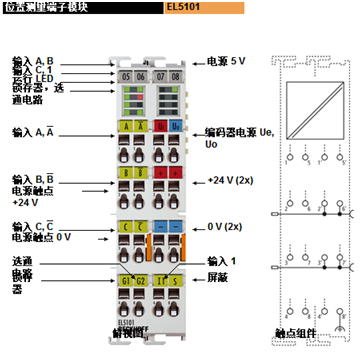

BECKHOFF 接口端子模塊 EL5101 技術參數
EtherCAT 端子模塊 EL5101 是一個用于直接連接帶差分輸入（RS485）的增量編碼器的接口。帶有正交解碼器的 16 位計數器與 16 位零脈沖鎖存器一樣均可讀、可設定或使能。帶報警輸出的增量型編碼器可以直接連接狀態輸入接口。間隔測量的分辨率可以是 500 ns。選通電路輸入允許計數器掛起（高電平 = 停止），當鎖存器輸入端有上升沿觸發時，就開始讀取計數器狀態信息。
BECKHOFF 接口端子模塊 EL5101 技術參數
|
技術參數 |
EL5101 | ES5101 |
|
編碼器接口 |
A, A (非), B, B (非), C,C (非), 差分輸入(RS485); 狀態輸入 |
|
編碼器工作電壓 |
5 V DC |
|
編碼器輸出電流 |
0.5 A |
|
計數器 |
16 位, 二進制 |
|
*限頻率 |
1 MHz (4 倍頻) |
|
正交解碼器 |
4 倍頻 |
|
零脈沖鎖存器 |
16 位 |
|
指令 |
讀、設置、使能 |
|
分布式時鐘 |
有 |
|
電源電壓 |
24 V DC (?15 */+20 *) |
|
電源觸點電流消耗 |
0.1 A (不包括編碼器電流) |
|
E-bus 電流消耗 |
典型值 150 mA |
|
過程映像中的位寬 |
輸入：狀態 16 位，數值 16 位，鎖存 16 位；輸出：控制 16 位，數值 16 位 |
|
重量 |
約 100 g |
|
工作 / 儲藏溫度 |
0…+55 °C/-25…+85 °C |
|
相對濕度 |
95 *，無冷凝 |
|
抗振/抗沖擊性能能 |
符合 EN 60068-2-6/EN 60068-2-27/29 |
|
抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 |
|
防護等級/安裝位置 |
IP 20/可變 |
|
可插拔接線 |
適用于所有 ESxxxx 端子模塊 |
